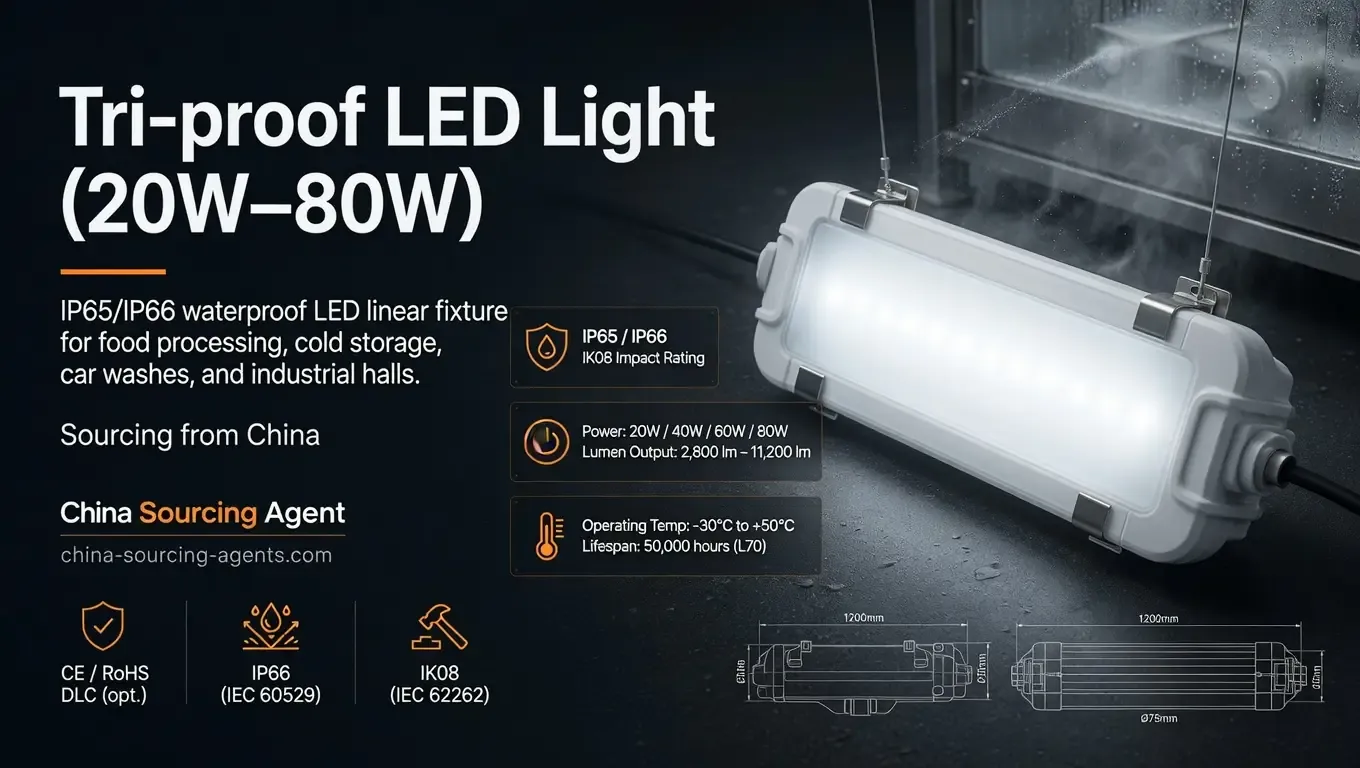

Tříplášťové LED svítidlo (20W–80W)

Co tento produkt je

Tříplášťové svítidlo (三防灯) je lineární LED svítidlo konstruované tak, aby odolávalo třem konkrétním rizikům: vniknutí vody, usazování prachu a korozi. Název pochází přímo z čínského označení pro tyto tři požadavky na ochranu a kategorie produktu je v podstatě definována svým utěsněným, zpevněným krytem, nikoli konkrétním tvarovým provedením nebo příkonem. Při hledání dodavatelů tříplášťových svítidel pro průmyslová prostředí je konstrukce krytu hlavním rozlišovacím prvkem mezi továrnami.

Svítidlo se používá všude tam, kde by standardní LED panel nebo lišta selhaly během několika měsíců. Typická prostředí zahrnují potravinářské závody, kde se svítidla denně oplachují vysokotlakou vodou, mrazírenské sklady, kde kondenzace a teplotní cyklování degradují neutěsněné kryty, myčky aut s neustálou vlhkostí a postřikem čisticími prostředky, chemické závody a továrny na hnojiva s korozivními látkami ve vzduchu, chovy hospodářských zvířat s atmosférou bohatou na čpavek, parkovací garáže s výfukovými plyny a občasným čištěním a silniční tunely s vlhkostí a vibracemi.

Konstrukce pouzdra se dělí na dva široké typy. Plně polykarbonátové (PC) kryty — tělo, koncové krytky i difuzor vše z UV stabilizovaného PC — nabízejí kompletní odolnost proti korozi v kyselých, zásaditých nebo čpavkem zatížených prostředích. To je preferovaná volba pro zařízení průmyslového IoT a potravinářství. Nejsou zde žádné obnažené kovy, které by oxidovaly, což činí PC správnou volbou pro potravinářské a chemické aplikace. Kompromisem je teplotní stránka: PC má nižší tepelnou vodivost než hliník, takže teploty LED driveru a přechodu čipu běží při stejných příkonech výše. Dobře navržená PC svítidla to řeší provozem čipů s nižším příkonem při konzervativních budicích proudech nebo vložením tenkého hliníkového rozváděče tepla dovnitř těla.

Konstrukce hliník-plus-PC využívá extrudované nebo tlakově lité hliníkové tělo pro odvod tepla s PC difuzorem a PC koncovými krytkami. To poskytuje lepší teplotní výkon při vyšších příkonech (60W–80W), ale vystavuje hliníkové tělo korozivním atmosférám. V prostředí se čpavkem nebo v námořních aplikacích nepovrstvený hliník koroduje během jedné až dvou sezón. Eloxovaná nebo práškově lakovaná povrchová úprava prodlužuje životnost, ale není ochranou na neomezenou dobu. Pro agresivní chemická prostředí je bezpečnější specifikací plné PC.

Verze propojitelné na koncích používají zapadající mechanické konektory a schéma sériového zapojení, které umožňuje instalovat svítidla v souvislých řadách bez viditelných mezer. To je důležité u stropních rastrů potravinářských závodů a tunelových instalací, kde je vyžadováno rovnoměrné osvětlení po celé délce řady. Ověřte, že systém propojení zachovává krytí IP v místě spoje — některé propojitelné konstrukce v místě koncové krytky narušují utěsnění.

Klíčové specifikace, které je třeba stanovit

IP66 versus IP65. Obě krytí vyžadují úplnou ochranu proti prachu (číslice „6“ na prvním místě). Rozdíl je v odolnosti proti vodě: IP65 pokrývá vodní proudy z libovolného směru při nízkém tlaku, zatímco IP66 pokrývá vysokotlaké a velkoobjemové vodní proudy. Potravinářská zařízení, která oplachují stropy a svítidla tlakovými myčkami, potřebují IP66. Tunel myčky aut s postřikem shora potřebuje IP66. Mrazírenský sklad, který vidí pouze odkapávající kondenzát, může akceptovat IP65. Stanovte správné krytí ve vaší objednávce — továrna může bez upozornění nahradit IP66 za IP65, pokud objednávka výslovně nevyžaduje IP66.

Rázová odolnost IK. IK08 odpovídá rázové odolnosti 5 joulů podle IEC 62262, ekvivalent hmotnosti 1,7 kg upuštěné z výšky 300 mm. To je standardní minimum pro prostory s provozem vysokozdvižných vozíků, kde svítidla ve výšce stropní montáže mohou být zasažena zdviženými břemeny nebo stožárovým zařízením. Do této kategorie spadají parkovací garáže, nakládací rampy a skladové uličky. IK07 (2J) postačuje pro prostory určené pouze pro pěší.

Typ difuzoru. Čiré PC difuzory propouštějí přibližně 92–93 % výstupu LED, čímž zachovávají uváděnou účinnost. Opálové (matné) difuzory rozptylují světlo rovnoměrněji, ale absorbují o 8–12 % výstupu více, takže dodaný světelný tok je nižší než specifikace čipu. Pro prostory kontroly potravin a výrobní linky, kde pracovníci potřebují jasně vidět barvu a detail povrchu, poskytuje opál pohodlnější vnímání, zatímco čirý difuzor zachovává vyšší osvětlenost na pracovní ploše. Stanovte, co potřebujete, a vyžádejte si fotometrická data pro daný konkrétní difuzor.

Kvalita driveru a přepěťová ochrana. Průmyslová prostředí generují významné napěťové přechodové jevy z rozběhů motorů, spínání relé a zařízení pro kompenzaci účiníku. Stanovte minimální přepěťovou ochranu driveru 4kV (IEC 61000-4-5). Levná svítidla často používají nízkonákladové drivery bez přepěťové ochrany, což vede k předčasnému selhání driveru i tehdy, když samotný LED čip není poškozen. Komponenty driveru značkových výrobců (Inventronics, Meanwell, Sosen) jsou ověřitelné; vyžádejte si modelové číslo driveru a zkontrolujte datasheet výrobce. Pro aplikace výkonové elektroniky je kvalita driveru nejčastějším bodem selhání u průmyslového osvětlení.

Teplota chromatičnosti a CRI pro kontrolu potravin. Obecné průmyslové aplikace dobře fungují při 5000K s Ra≥80. Kontrola čerstvého masa, ryb a zeleniny vyžaduje Ra≥90 pro přesné podání červených a zelených tónů — zdroj s Ra80 způsobí, že maso bude vypadat tmavší a méně chutné, a ztíží detekci zkažení. Pokud váš koncový zákazník provozuje linku kontroly potravin nebo skladování čerstvé zeleniny, stanovte Ra≥90 a 4000K (které v kontextu kontroly podává barvy potravin přirozeněji než 5000K).

Možnost nouzového zálohování. Některé členské státy EU vyžadují nouzové osvětlení v určitých typech budov podle EN 1838 a souvisejících národních předpisů. Tříplášťové verze se záložní baterií používají integrovanou baterii NiMH nebo LiFePO4 zajišťující minimální tříhodinovou udržovanou nouzovou dobu. Pokud to váš cílový trh vyžaduje, před objednáním potvrďte chemii baterie, počet cyklů (≥1 000 cyklů) a funkci samočinného testu.

Časté problémy

Podvod s certifikací krytí IP. Nejčastějším problémem v této kategorii jsou svítidla prodávaná s označením IP65 nebo IP66, která nikdy nebyla nezávisle testována. Samoproklamovaná krytí IP nejsou platná pro označení CE podle směrnice o nízkém napětí ani směrnice ErP — svítidlo musí být testováno akreditovanou laboratoří třetí strany podle IEC 60529. Audit továrny by měl ověřit zkušební protokoly třetí strany ještě před zahájením výroby. Vyžádejte si skutečný zkušební protokol, nikoli prohlášení o shodě CE. Zkušební protokol uvede oznámený subjekt nebo akreditovanou laboratoř, datum zkoušky a konkrétní provedené testy ochrany proti vniknutí. Pokud továrna nedokáže předložit zkušební protokol s dohledatelnou identitou laboratoře, krytí IP je neověřené.

Žloutnutí PC a degradace UV zářením. Standardní polykarbonát žloutne pod vlivem UV záření během dvou až tří let, což snižuje výstup svítidla a způsobuje barevný posun. LED svítidla vyzařují nízkou úroveň UV a nepřímé sluneční světlo procházející střešními okny nebo průsvitnými střešními panely tento proces urychluje. Stanovte UV stabilizovaný PC (běžná označení zahrnují Lexan EXL, Makrolon AL 2647 nebo ekvivalent s uvedeným balíčkem UV stabilizátorů). Vyžádejte si od továrny datasheet materiálu PC — seriózní výrobci dokážou poskytnout specifikaci surového materiálu. UV nestabilizovaný PC stojí méně a je často nahrazován bez upozornění.

Kondenzace uvnitř utěsněných svítidel v mrazírnách. Svítidlo utěsněné při okolní teplotě v teplé továrně a poté instalované v mrazírenské místnosti při -20 °C zažije významné teplotní cyklování během nakládání místnosti a běhu odmrazovacích cyklů. Pokud se těsnění degradují nebo byla nesprávně instalována, vlhký teplý vzduch vniká během teplé fáze a kondenzuje na vnitřních površích během chladné fáze. Během měsíců to způsobuje korozi driveru a pokles světelného výstupu. Vyžádejte si data z testu teplotního cyklování podle IEC 60068-2-14 nebo ekvivalentu a zkontrolujte hloubku drážky těsnění a specifikaci tvrdosti silikonu — těsnění, která jsou příliš tvrdá, ztrácejí poddajnost a integritu utěsnění při nízkých teplotách.

Pokles světelného toku v prostředí s vysokou okolní teplotou. Publikované hodnoty životnosti L70 (typicky 50 000 hodin) předpokládají určitou okolní teplotu, často 25 °C. Potravinářský závod provozovaný při okolní teplotě 35 °C se špatným prouděním vzduchu pod stropem výrazně sníží efektivní rezervu teploty přechodu, čímž urychlí degradaci LED. Vyžádejte si data LM80 svítidla a tepelný odpor z přechodu do okolí (Rja). Pokud továrna nedokáže poskytnout data LM80 pro konkrétní LED čip při provozním budicím proudu, tvrzení o 50 000 hodinách není podloženo. Více o prověřování výrobců osvětlení najdete v našem kontrolním seznamu pro audit továrny. Pro instalace s vysokou okolní teplotou si vyžádejte svítidlo s konzervativním budicím proudem (ponechte 20–30 % rezervu pod jmenovitým maximem LED čipu) pro zachování udržení světelného toku.

Odešlete poptávku (RFQ) s typem montáže, třídou IP, rozsahem okolních teplot a certifikacemi pro cílový trh.
