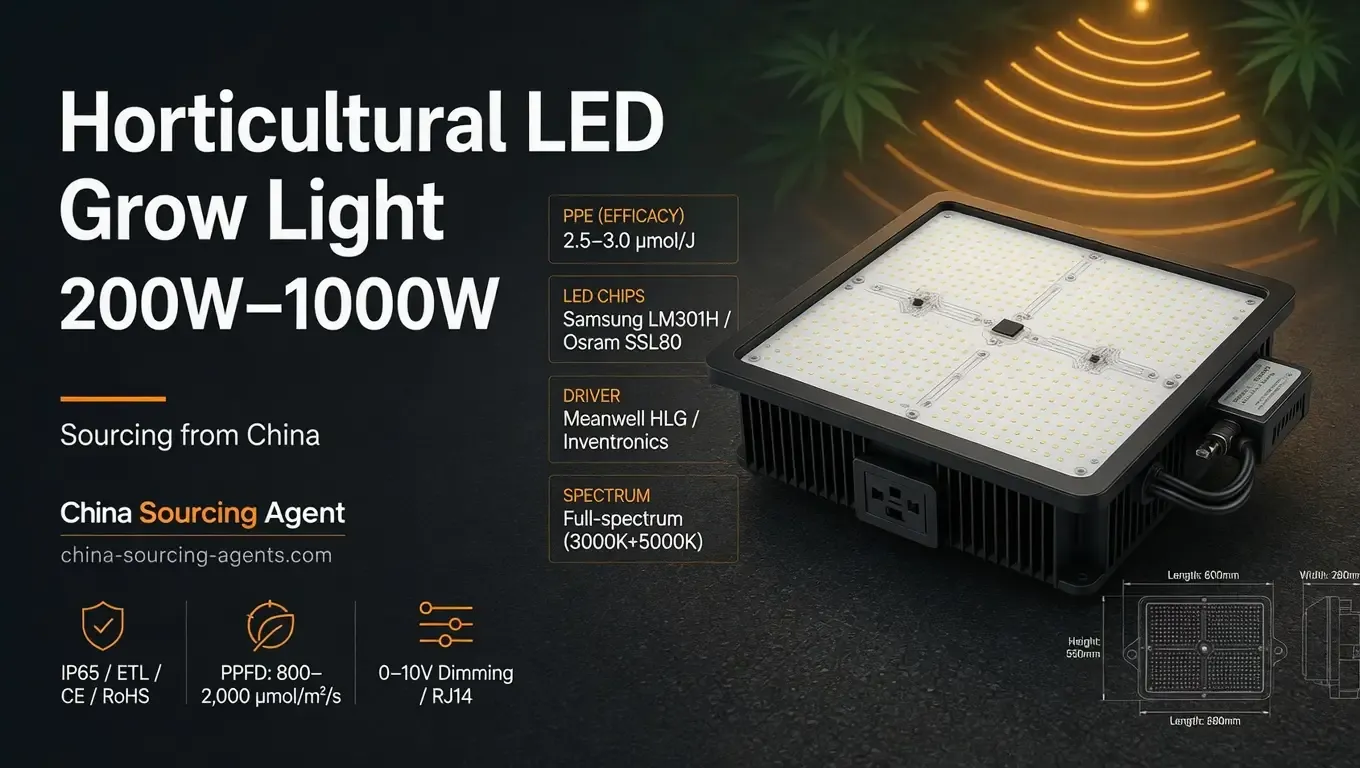

Zahradnické LED pěstební svítidlo (200W–1000W)

Co je tento produkt

Zahradnická LED pěstební svítidla se měří zcela odlišnou sadou metrik než osvětlení pro obecné použití. Standardní metrika osvětlení — lumeny na watt (lm/W) — je pro rostlinné aplikace irelevantní. Lumeny měří jas vnímaný lidským okem, které je vážené směrem k zeleným vlnovým délkám. Rostliny využívají fotony v rozsahu PAR (Photosynthetically Active Radiation) 400–700nm, přičemž červená (620–700nm) a modrá (400–500nm) pohánějí většinu fotosyntézy. Dodavatel uvádějící lm/W pro pěstební svítidlo je buď neinformovaný, nebo odvádí pozornost.

Tři metriky, na kterých záleží, jsou PPF, PPFD a PPE. PPF (Photosynthetic Photon Flux) je celkový fotonový výstup svítidla v µmol/s — hodnota na úrovni svítidla měřená v integrační kouli. PPFD (Photosynthetic Photon Flux Density) je fotonový tok přijímaný v konkrétním bodě porostu, měřený v µmol/m²/s ve stanovené vzdálenosti a ploše pokrytí. PPE (Photon Efficacy) je poměr PPF k vstupnímu příkonu v µmol/J — metrika účinnosti ekvivalentní lm/W v obecném osvětlení. PPE ≥2,5 µmol/J je současnou komerční základní hodnotou; špičková svítidla používající Samsung LM301H při sníženém budicím proudu dosahují 3,0 µmol/J a více.

Dominantním formátem na trhu je quantum board: velkoformátová hliníková PCB nesoucí mnoho malých SMD LED čipů rozprostřených po široké ploše. To rozkládá teplo po celém povrchu desky namísto jeho koncentrace u několika vysokopříkonových COB zářičů. Výsledkem jsou nižší teploty přechodu, lepší životnost L90 a rovnoměrnější distribuce PPFD po porostu — klíčové pro prevenci horkých míst v hustém pěstování.

Požadavky aplikací se napříč třemi hlavními segmenty výrazně liší. Pěstování konopí se dělí na dvě odlišné růstové fáze: vegetativní (18 hodin svícení / 6 hodin tma, spektrum s převahou modré kolem 5000–6500K, cílové PPFD 400–600 µmol/m²/s) a kvetení (12 hodin svícení / 12 hodin tma, spektrum s převahou červené kolem 2700–3000K, cílové PPFD 600–1 000 µmol/m²/s). Mnoho komerčních pěstitelů používá v obou fázích širokospektrální bílé světlo a upravuje fotoperiodu spíše než spektrum, což zjednodušuje nákup svítidel. Listová zelenina a bylinky ve vertikálních farmách fungují při nižším PPFD — obvykle 200–400 µmol/m²/s — s těsnějšími požadavky na pokrytí na patro regálu. Aplikace množení a sazenic vyžadují nejnižší PPFD (100–200 µmol/m²/s), ale kladou nejvyšší nároky na rovnoměrnost, jelikož jeden tác může obsahovat stovky řízků, které všechny potřebují konzistentní expozici světlu.

Řízení stmívání je u svítidel komerční třídy standardem. Analogový vstup 0–10V je nejběžnějším rozhraním pro integraci s environmentálními kontroléry. Řetězové konektory RJ14 umožňují propojení a ovládání více svítidel jako skupiny z jediného výstupu kontroléru, což zjednodušuje kabeláž velkých instalací.

Klíčové specifikace, které je třeba určit

Cílové PPE. Specifikujte PPE ≥2,5 µmol/J jako minimální přejímací kritérium ve své objednávce. PPE ≥3,0 µmol/J je dosažitelné a stojí za cenovou přirážku pro trhy s vysokými náklady na elektřinu. Klíčem k dosažení 3,0 µmol/J je provozování LED čipů na 50–65 % jmenovitého budicího proudu. Provoz LED pod jejich jmenovitým proudem zlepšuje účinnost a výrazně snižuje teplotu přechodu, což prodlužuje životnost L90. Továrny, které budí čipy plným jmenovitým proudem, aby dosáhly cílového příkonu, nedosáhnou špičkových hodnot PPE.

Ověření LED čipů. Samsung LM301H a LM301B jsou dva nejčastěji specifikované čipy v této kategorii produktů. Oba mají ověřitelné kódy binů vytištěné na obalu cívky a na značení jednotlivých čipů. Vyžádejte si od Samsungu Certificate of Analysis (COA) pro konkrétní šarži cívky použitou ve vaší objednávce. COA ukáže kód binu, tokový bin, propustné napětí a souřadnice chromatičnosti. Porovnejte je s čipy na hotové PCB. Osram SSL80 je přijatelnou alternativou se srovnatelným výkonem. Generické čipy „ekvivalentní Samsungu“ z čínských výroben nejsou ekvivalentní — obvykle naměří o 10–20 % nižší PPE než čipy Samsung za stejných budicích podmínek.

Značka a testování driveru. Meanwell řada HLG a Inventronics jsou dvě referenční značky driverů pro tento produkt. Obě publikují podrobné křivky účinnosti a specifikace deratingu. Pro jakýkoli driver si vyžádejte účinnost při 100% a 75% zatížení a křivku deratingu ukazující snížení výstupu při zvýšené okolní teplotě. Driver dimenzovaný na 480W při okolní teplotě 25 °C obvykle dodá 85–90 % jmenovitého výkonu při 40 °C — běžné v uzavřených pěstebních stanech. Tento derating přímo snižuje PPFD dodávané na porost oproti jmenovité specifikaci svítidla.

Dokumentace spektra. Vyžádejte si protokol měření spektroradiometrem ukazující křivku SPD (Spectral Power Distribution). SPD ukazuje skutečný fotonový výstup na každé vlnové délce mezi 380nm a 780nm. Marketingový štítek s nápisem „plné spektrum“ vám neříká nic o skutečném poměru R:B, hloubce zeleného údolí nebo přítomnosti vlnových délek vzdálené červené (700–800nm), které ovlivňují prodlužování stonku a reakci na kvetení. Pro svítidla vegetativní fáze je rozumnou základní hodnotou modrý vrchol (450nm), který je alespoň 20–30 % červeného vrcholu (660nm). Pro kvetení by měl dominovat červený vrchol.

Tepelný návrh. Vyžádejte si teplotu desky při jmenovitém zatížení pomocí snímku termokamery nebo dat z termočlánku. Teplota přechodu LED by měla zůstat pod 60 °C při jmenovitých provozních podmínkách (okolní teplota 25 °C). Quantum boardy toho obvykle dosahují pasivním chlazením, ale na návrhu žeber chladiče a materiálu tepelného rozhraní deska-chladič záleží. Vyžádejte si specifikaci tepelné podložky nebo tepelné pasty — nekvalitní materiál rozhraní přidává 5–15 °C k teplotě přechodu.

Zápis DLC Horticulture. Na trhu USA kvalifikace DLC (DesignLights Consortium) Horticulture odemyká dotační programy energetických společností, které mohou pěstiteli nebo instalatérovi vrátit $0,10–0,20 za µmol/s/den. U svítidla 640W při 3,0 µmol/J produkujícího ~1 920 µmol/s může dotace dosáhnout $140–280 na svítidlo. To činí zápis DLC významnou úvahou při nákupu pro komerční zákazníky v USA. Ověřte jakýkoli zápis DLC přímo v DesignLights Consortium QPL pomocí čísla modelu svítidla — někteří dodavatelé odkazují na zastaralé nebo nesprávně přiřazené zápisy.

Časté problémy

Podvody při měření PPE. Hodnoty PPE jsou smysluplné pouze tehdy, jsou-li měřeny v řádně kalibrované integrační kouli akreditovanou laboratoří třetí strany. Měření prováděná továrnou pomocí nekalibrovaných koulí pravidelně nadhodnocují PPE o 10–20 %. Trvejte na protokolech ISTOF (Integrating Sphere Test and Optical File) od uznávaných akreditovaných laboratoří, jako jsou Lighting Research Center (LRC), Intertek nebo TÜV. Nepřijímejte zkušební protokol provedený továrnou jako jediný základ pro shodu se specifikací.

Padělané diody Samsung. Samsung LM301H je nejčastěji padělaným LED čipem na trhu zahradnického osvětlení. Padělané čipy prodává hromadně několik čínských distributorů a jsou fyzicky identické s pravými čipy Samsung při vizuální kontrole. Pravé čipy Samsung LM301H jsou dodávány na cívkách po 5 000 čipech s krabicí potištěnou Samsungem nesoucí kód binu cívky. Kód binu by měl být dohledatelný přes síť autorizovaných distributorů Samsung. Nákup přes ověřeného autorizovaného distributora Samsung přidává malou přirážku k ceně čipu, ale riziko zcela eliminuje. Vyžádejte si fakturu distributora se sériovým číslem cívky Samsung jako součást dokumentace auditu továrny.

Derating driveru v prostředí s vysokou okolní teplotou. Jak je uvedeno výše, drivery deratují při zvýšených okolních teplotách. To není vada — jde o specifikované chování zdokumentované v datasheetu driveru. Problémem je, že někteří výrobci svítidel specifikují PPFD při okolní teplotě 25 °C, ale prodávají do aplikací, kde pouzdro driveru během provozu dosahuje 40–50 °C. Skutečně dodané PPFD je pak o 10–15 % pod specifikací. Prostudujte křivku deratingu v datasheetu driveru a podle toho upravte svá očekávání PPFD, nebo specifikujte okolní provozní teplotu, při které musí být hodnota PPFD splněna.

Nedostatečné krytí IP ve vlhkých prostředích. Prostředí produkce konopí a hydroponie jsou ze své podstaty vysoce vlhká — relativní vlhkost 60–80 % je standardem během vegetativního růstu. Krytí IP65 na úrovni desky poskytuje dostatečnou ochranu proti vlhkosti pro LED PCB. Pokud je však pouzdro driveru dimenzováno pouze na IP44 nebo IP20 (běžné u levných svítidel), průnik vlhkosti u driveru způsobí předčasné selhání do 6–12 měsíců. Pro aplikace pěstebních místností specifikujte IP65 na úrovni driveru, nikoli jen desky. Případně zvolte svítidla s odděleným umístěním driveru, které umisťuje driver mimo vlhkou zónu porostu.

Odešlete poptávku s cílovým PPE, plochou pokrytí, druhem plodiny a cílovým trhem (kvůli certifikačním požadavkům).
